คุณสมบัติหลักของท่อลูกฟูก
- ประเภทกระบวนการ: EDGE WELLED BELLOWS ขอบเชื่อมท่อลูกฟูกที่มีความแม่นยำ
- จำนวนลอน: 8 ลอน
-เส้นผ่านศูนย์กลางภายนอก: Φ 36.53 มม. เส้นผ่านศูนย์กลางภายใน: Φ 19.05 มม
-วัสดุ: สแตนเลส 316
-สเกลการวาด: 1:1, ตัวเลขการวาดภาพ PCS-006429
2. รองรับการติดตั้งส่วนประกอบฐาน
-การวาดส่วนประกอบมาตราส่วน 4:1 รวมถึงฐานหน้าแปลน พินตำแหน่ง และโครงสร้างการปิดผนึกการประกอบ - รองรับข้อกำหนดการเจาะพินตำแหน่ง: Φ 1.57, ความลึก: 7.70, เส้นผ่านศูนย์กลางพินที่ประมวลผลแล้ว: 1.58
- เนื้อประกอบ ≤ 0.15 มม. ระยะห่างจากการประกอบน้อยที่สุด มีความแม่นยำในการประกอบสูง
- วัสดุโดยรวมเป็นสเตนเลสสตีล 316 ที่เป็นหนึ่งเดียวกัน และทั้งชุดไม่มีส่วนผสมของโลหะที่แตกต่างกัน

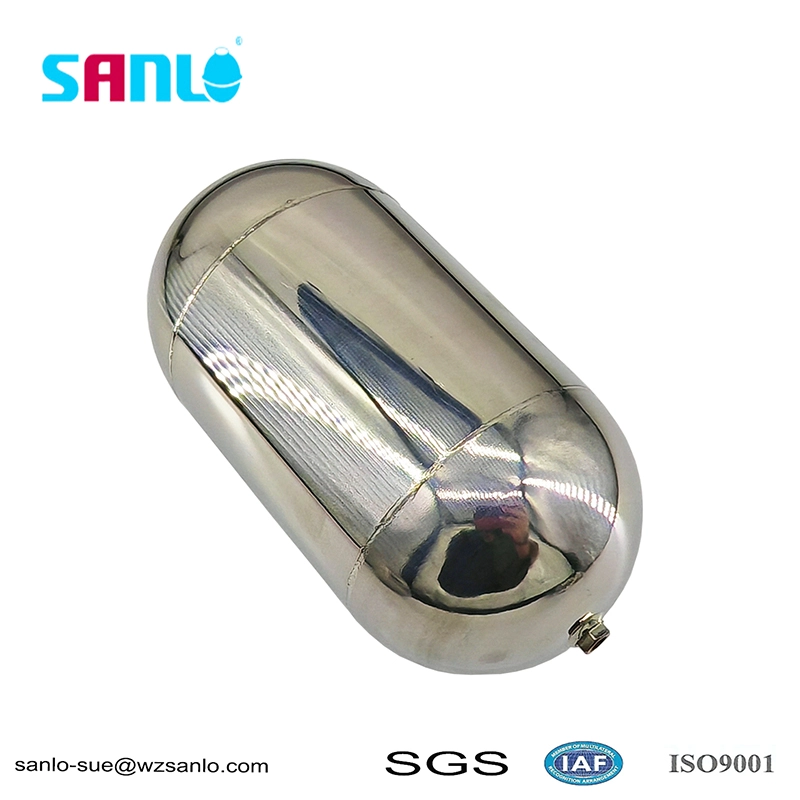

ข้อมูลจำเพาะและขนาด: เส้นผ่านศูนย์กลางภายนอก 102 มม. ความยาวรวม 200 มม. ปลายกำหนดค่าด้วยด้ายภายนอกมาตรฐาน M6 วัสดุหลัก: สแตนเลส 316L ความดัน: 1MPa สัดส่วนโดยรวม: 0.4
น้ำหนักเดี่ยว: 653 กรัม คุณสมบัติด้านคุณภาพ: การผลิตเป็นไปตามระบบการจัดการคุณภาพ ISO9001 พร้อมการทดสอบวัสดุ SGS และการรับรองระบบ IAF ออกแบบมาเป็นพิเศษสำหรับการตรวจสอบระดับของเหลวของถังเก็บน้ำขนาดใหญ่และถังเก็บอุตสาหกรรม และเข้ากันได้กับเกจวัดระดับแผ่นแม่เหล็ก วาล์วควบคุมลูกลอย และสวิตช์จำกัดระดับของเหลว

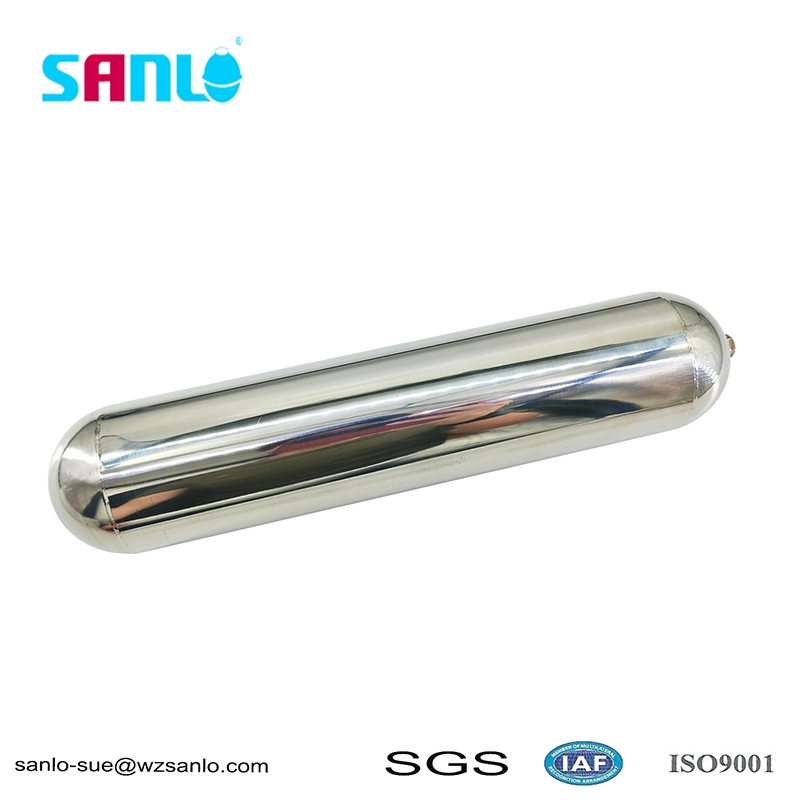

ข้อมูลจำเพาะและขนาด: เส้นผ่านศูนย์กลางภายนอก 63 มม. ความยาวรวม 300 มม. ปลายติดตั้งด้ายภายนอกมาตรฐาน M6 วัสดุเปลือก: สแตนเลส 316L . แรงดันใช้งานสูงสุด: 1MPa สัดส่วนโดยรวม: 0.35 น้ำหนักสุทธิต่อหน่วย: 327 กรัม . ระบบคุณภาพ: ปฏิบัติตามระบบการจัดการคุณภาพ ISO9001 อย่างเคร่งครัด ผ่านการทดสอบวัสดุ SGS และการรับรองระหว่างประเทศของ IAF เป็นอุปกรณ์เสริมการลอยตัวหลักสำหรับมาตรวัดระดับพนังแม่เหล็ก ระดับที่ติดตั้งด้านข้าง สวิตช์ วาล์วลูกลอย และตัวควบคุมระดับถัง

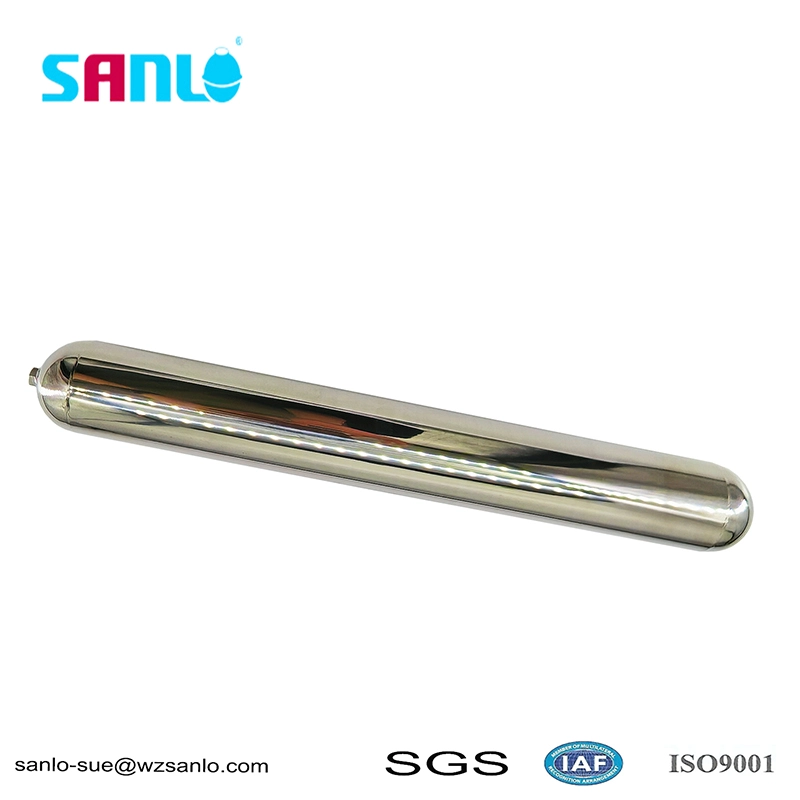

ข้อมูลจำเพาะและขนาด: เส้นผ่านศูนย์กลางภายนอก 51 มม. ความยาวรวม 400 มม. ปลายกำหนดค่าด้วยอินเทอร์เฟซเธรดภายนอกมาตรฐาน M6 วัสดุหลัก: สแตนเลส 316L, แรงดันใช้งานสูงสุด: 1MPa สัดส่วนโดยรวม: 0.4 น้ำหนักสุทธิต่อหน่วย: 326g การประกันคุณภาพ: ยึดมั่นในระบบการจัดการคุณภาพ ISO9001 เรามีรายงานการทดสอบวัสดุ SGS และการรับรองระบบ IAF เราคืออุปกรณ์ลอยตัวเฉพาะสำหรับสวิตช์ระดับของเหลว เกจวัดระดับแผ่นแม่เหล็ก และตัวควบคุมวาล์วลูกลอย สถานการณ์ที่เกี่ยวข้อง: ถังเก็บน้ำอุตสาหกรรมในบรรยากาศ อุปกรณ์บำบัดน้ำเสีย หน่วยบำบัดน้ำ ถังเก็บอาหารและยา ถังน้ำมันหล่อลื่นแรงดันต่ำ ตัวควบคุมระดับของเหลวขนาดเล็กที่ติดตั้งด้านข้าง และเกจวัดระดับแผ่นแม่เหล็กธรรมดา ข้อจำกัดที่เกี่ยวข้อง: แรงดันที่กำหนดคือ 1MPa เท่านั้น และไม่เหมาะสำหรับภาชนะปิดผนึกแรงดันสูง วัสดุ 316L ไม่สามารถทนต่อกรดไฮโดรฟลูออริกเข้มข้น กรดแก่ออกซิไดซ์อย่างแรง และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนรุนแรง ขอแนะนำให้เปลี่ยนลูกลอยโลหะผสมไทเทเนียม

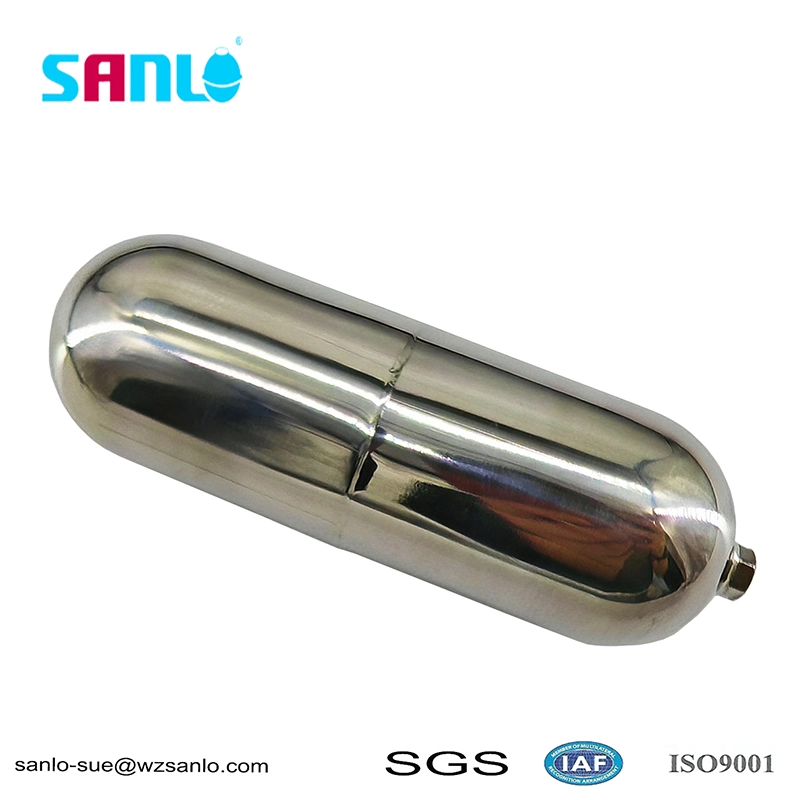

ข้อมูลจำเพาะของรุ่น: เส้นผ่านศูนย์กลางภายนอก 51 มม. ความยาว 150 มม. อินเทอร์เฟซเธรดการติดตั้ง M6 ในตัว วัสดุเปลือก: สแตนเลสออสเทนนิติก 316L, แรงดันสูงสุด: 14MPa, ความถ่วงจำเพาะแบบลอย: 0.5 น้ำหนักสุทธิต่อหน่วย: 121 กรัม มาตรฐานการดำเนินการ: ระบบการจัดการคุณภาพ ISO9001 มีลูกบอลลอยตัวแบบกลวงโดยเฉพาะสำหรับอุปกรณ์วัดระดับของเหลว วาล์ว และอุปกรณ์ควบคุมการไหล

ข้อมูลจำเพาะของลูกบอลลอยไทเทเนียม 50×510 สำหรับเกจวัดระดับแผ่นแม่เหล็กมีเส้นผ่านศูนย์กลางภายนอก 50 มม. ความยาวรวม 510 มม. และความถ่วงจำเพาะ 0 ทำจากวัสดุไทเทเนียมบริสุทธิ์ที่มีความแม่นยำด้วยเครื่องจักรโดยรวม และเป็นส่วนประกอบการตรวจจับการลอยตัวหลักที่ออกแบบมาสำหรับเกจวัดระดับแผ่นแม่เหล็กโดยเฉพาะ ลักษณะเป็นโครงสร้างทรงกระบอกยาว โดยมีการซีลแบบไม่มีรอยต่อที่ปลายทั้งสองของหัวส่วนโค้งทรงกลม ผนังด้านนอกได้รับการประมวลผลอย่างสม่ำเสมอโดยมีร่องกันลื่นแบบวงกลม และด้านในถูกปิดผนึกด้วยเหล็กแม่เหล็กถาวร ผลิตขึ้นตามระบบการจัดการคุณภาพ ISO9001 และได้รับการออกแบบมาเพื่อตรวจวัดระดับของเหลวที่มีการกัดกร่อนรุนแรง ความเค็มสูง และตัวกลางที่มีสารเคมีรุนแรง มีการใช้กันอย่างแพร่หลายในสภาพการทำงานพิเศษ เช่น วิศวกรรมทางทะเล อุตสาหกรรมเคมีเกลือ ยาชั้นดี การบำบัดน้ำเสีย และโลหะวิทยาเปียกสำหรับถังเก็บ
